10KV電壓互感器的生產流程

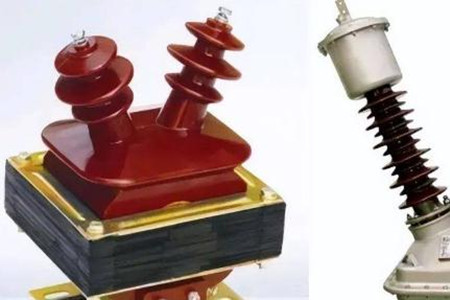

　　10KV電壓互感器是很多輸變電系統中不可缺少的元件，它在輸變電系統中發揮著重要的作用，那么你知道該產品的生產流程是怎么樣的呢?了解該產品的生產流程，有助于大家購買到質量合格的產品。

　　10KV電壓互感器的生產流程如下：

　　1、包扎：

　　使用專用型變壓器鐵芯進行檢測，等到檢測符合標準之后，使用專用型絕緣層材料進行包扎，注意在這一環節會產生廢絕緣層材料。

　　2、二次線圈繞制：

　　繞制生產車間在生產的時候，需要根據加工工藝單中給出的主要參數進行二次線圈繞制，在生產過程中需要使用專門的設備來繞制二次線圈。

　　3、二次線圈檢驗：

　　對于繞制好的二次線圈進行質量檢測，一般需要使用專用型檢測儀器進行檢測，檢測負載情況后，當負載達到行業內的標準之后，才能夠進入到下一道的工藝流程。

　　4、一次線圈繞制：

　　達標后二次線圈依據需要根據加工工藝的規定，繞制好一次線圈，一般來說需要在繞制生產車間包扎作為半成品，在經過專用型檢測儀器進行復查，確定產品合格之后，進入到下一道工藝流程。

　　5、裝模：

　　質量達標后半成品在進入到下一個工藝流程后需要按照半成品加工的步驟來選用合適的模具，模具的大小應該要吻合相應的規格和型號，半成品加工的時候，需要按照加工工藝中的規定來裝進模具內。

　　6、真空澆注：

　　裝進模具內半成品需要進行加溫干燥處理，等到產品干燥之后，需要送進專用型環氧樹脂真空澆注機器設備內，環氧樹脂熱塑性樹脂需要實現配置好，然后按照真空澆注的方法引入到模具內，進行真空泵除氣處理，等到產品達到工藝所規定的真空值后，取下模具，然后將產品送入到電加熱器烘干箱進行加溫干燥處理。

　　7、出模：

　　電加熱器烘干箱內需要有環氧樹脂膠和硅微粉，當模具在經過高溫干燥之后，就會成型，等到成型之后，可以將模具從烘干箱內取下，打開模具，取出成品。

　　8、研磨拋光：

　　出模后產品需要經過研磨拋光處理，研磨拋光合格，并不意味著產品可以出廠，之后還需要將其轉入到下一道加工的工藝。

　　9、實驗：

　　產品在出廠之前，需要使用專業設備對每一個產品進行原廠常規實驗，確定實驗結果符合質量要求，檢測員蓋上公司章準許出廠，出廠之前，一般需要對產品進行包裝，并在包裝盒內附上合格證。

　　看完后可以知道10KV電壓互感器的生產流程是比較繁瑣復雜的，如果沒有認真的吸管加工的生產流程，則可能在加工過程中出錯，導致所生產的產品不合格。
