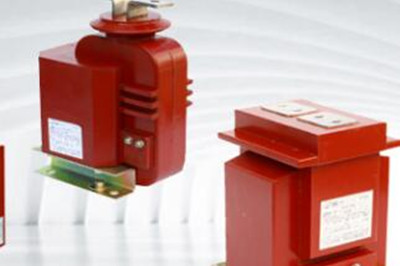

電壓互感器的使用和保護

　　電壓互感器在使用中相位正確非常關鍵，這就要求接線極性一定要對應，一旦引出端子用錯，造成極性用反將會使電壓相位變化180°，因而一般其一次、二次側都會標出極性。

　　電壓互感器在運行中一定要保證二次側不能短路，因?yàn)槠湓谶\(yùn)行時是一個內阻極小的電壓源，正常運行時負載阻抗很大，相當于開路狀態，二次側僅有很小的負載電流。若二次側短路時，負載阻抗為零，將產生很大的短路電流，巨大的發熱會將互感器燒壞，甚至導致發生設備爆炸事故。

　　在運行中為了達到對電壓互感器的良好保護，可以采取以下措施：

　　(1) 二次側熔斷器是保證電壓互感器安全運行的可靠措施，必須選擇適當?shù)娜蹟嗥?，并加裝閉鎖裝置。

　　(2) 為避免開口三角繞組兩端在電壓不平衡的情況下，長時間存在較高電壓。在開口三角繞組兩端加裝并聯電阻，并聯電阻在開口三角感應出零序電壓時，使零序電流得以流通，對高壓線圈產生去磁作用，從而也能抑制諧振。

　　(3) 在絕緣監察裝置回路中，為了使絕緣監察繼電器和電壓表能正確反映電網的接地故障，還必須注意與電壓互感器以及結構等有關的問題。即為了反映每相對地電壓，電壓互感器高壓側的每相繞組必須接在相與地之間，高壓繞組必須呈星形接地，而且還要有中性點接地，同時，電壓互感器的低壓側兩繞組也必須有一點接地。

　　(4) 在10 kV以下配電網絡中，電源側的中性點是不直接接地的，電壓互感器的中性點接地。因此由于系統操作，開關合閘不同期及單相接地等原因，常常出現過電壓，引起電壓互感器高壓熔絲熔斷、冒煙甚至燒毀。因此必須選用伏安特性比較好的電壓互感器或在中性點加裝阻尼電阻。

　　(5) 對于電容式電壓互感器，有一個末屏點，也就是一次線圈的非極性端。在運行中末屏可以采取兩種方式：一種是末屏直接接地，這樣在雷擊或者振蕩等情況下，一次側若出現過電壓可以有效防止燒毀;如果末屏不直接接地，那么必須在末屏和地之間設擊穿間隙，這樣在出現過電壓時能夠通過間隙放電而釋放。
